CANT Z.506 Il capolavoro dell’Ing. Filippo Zappata

Anno 1959. Presso l’84° Gruppo Soccorso Aereo dell’Aeronautica Militare, i moderni anfibi americani Grumman HU-16 Albatross stanno iniziando a sostituire i gloriosi trimotori CANT Z.506S impiegati fino a quel momento per le missioni SAR (Search And Rescue). Si chiude così la storia operativa di un aereo straordinario, la cui struttura era ancora interamente costruita in legno e il cui primo volo risaliva a ben 24 anni prima.

Ripercorriamo la parabola di questo leggendario velivolo, dall’estro ingegneristico di Filippo Zappata alla sua insospettabile veste di “biglietto da visita” diplomatico per l’Italia democratica del dopoguerra.

Origini del progetto (1934–1935)

Il CANT Z.506 nasce nel momento in cui Filippo Zappata, appena rientrato dalla Francia e nominato direttore tecnico dei C.R.D.A. (1933), decide di rivoluzionare la produzione degli idrovolanti italiani. L’obiettivo è ambizioso: creare un velivolo a scarponi che sia veloce, leggero, con un’autonomia elevata e capace di operare in sicurezza anche in mare aperto.

Il primo prototipo compie il volo d’esordio il 19 agosto 1935, pilotato dall’asso Mario Stoppani. L’impatto visivo è impressionante. Zappata riesce a fondere l’antica tradizione dei maestri d’ascia e della cantieristica lignea di Monfalcone con le più moderne conoscenze di aerodinamica.

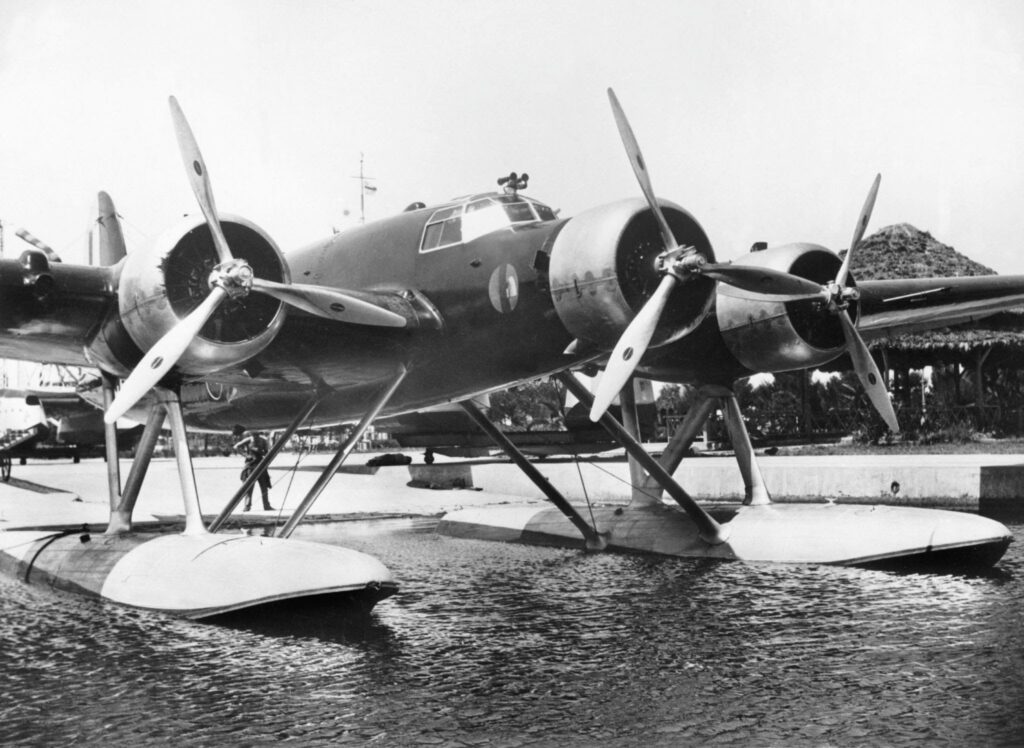

La struttura della fusoliera e delle ali è un autentico capolavoro di ebanisteria aeronautica. Vengono impiegati legni pregiati stratificati e incollati con resine speciali, capaci di garantire un’elasticità strutturale ignota al metallo dell’epoca. Sotto l’ala, Zappata posiziona due enormi galleggianti metallici (gli “scarponi”) lunghi ben 12,5 metri. Questa combinazione conferisce al 506 una dote rara: una straordinaria idrodinamica e una robustezza marina che gli permette di ammarare e decollare anche con mare forza 4 o 5, condizioni in cui altri idrovolanti si sarebbero letteralmente spezzati.

Caratteristiche Tecniche

• Tipologia: Idrovolante trimotore a scarponi

• Struttura: Interamente in legno (longheroni lamellari, centine, rivestimento in compensato e tela verniciata)

• Motori: 3 × Alfa Romeo 126 RC.34 o Piaggio P.XI / P.XII (a seconda delle versioni)

• Velocità massima: ~380 km/h

• Autonomia: Fino a 2.000 km

• Equipaggio: 5–7 uomini

• Armamento (versioni militari): Mitragliatrici da 7,7 mm e 12,7 mm, bombe o siluri fino a 1.200 kg

Il legno, lungi dall’essere un limite tecnologico o un ripiego autarchico, garantiva una naturale riserva di galleggiamento e un’elasticità ai violenti impatti con le onde che si rivelarono doti salvifiche nelle operazioni di soccorso in mare.

I Record mondiali (1936–1938)

Prima che le armi prendessero la parola, il CANT Z.506 fu lo strumento perfetto della propaganda tecnologica italiana. Sotto la guida del pilota collaudatore Mario Stoppani, l’Airone polverizzò ben 16 record mondiali nella categoria idrovolanti a scarponi.

Tra i primati più clamorosi si ricordano:

• Velocità su circuito: 308 km/h su una distanza di 5.000 km con carico.

• Altezza con carico: Salita a 7.712 metri con 2.000 kg di zavorra.

• Distanza per idrovolanti: Il leggendario volo transatlantico senza scalo da Cadice a Caravelas (Brasile) di ben 7.022 km.

Questi record fecero dell’Airone uno degli idrovolanti più celebrati e temuti d’Europa. La Regia Aeronautica ne intuì immediatamente il potenziale bellico ordinando la versione militare di serie: il CANT Z.506B (Bombardamento), caratterizzato da una gondola ventrale per il puntatore e i siluri, e da una torretta dorsale per la difesa ravvicinata.

 Da bombardiere ad “Angelo Custode”

Con l’inizio delle ostilità nel 1940, il 506B viene impiegato intensamente nel Mediterraneo come bombardiere e ricognitore d’altura. Tuttavia, il rapido sviluppo tecnologico della caccia alleata evidenzia presto i limiti difensivi del trimotore: contro i moderni caccia metallici, l’Airone è troppo lento e vulnerabile.

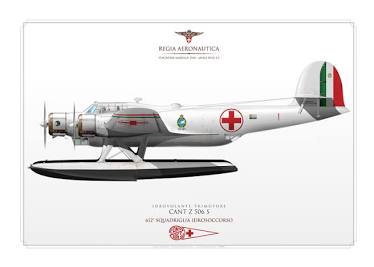

È in questo momento che avviene la seconda, decisiva trasformazione nella versione CANT Z.506S (Soccorso). Dipinti interamente di bianco con vistose croci rosse, gli Aironi vengono assegnati alle squadriglie di soccorso aereo a tutela dei naufraghi di qualsiasi fazione.

La versione “Piaggio”

Mentre le prime conversioni per l’idrosoccorso vennero realizzate sul campo adattando cellule civili dell’Ala Littoria o vecchi bombardieri Z.506B usurati, la vera variante di serie dedicata alla ricerca e salvataggio nacque grazie alle officine della Piaggio.

L’apporto della Piaggio a Finale Ligure fu decisivo:

1. Produzione su licenza: La ditta produceva già il 506B su licenza ed era dotata di maestranze specializzate nella lavorazione fine del legno aeronautico.

2. Modifiche strutturali profonde: Piaggio eliminò completamente la gondola ventrale e ogni tipo di armamento per alleggerire il velivolo. Gli interni vennero ridisegnati da zero per ospitare fino a sei barelle, attrezzature mediche di primo soccorso, un impianto di riscaldamento per i pazienti e strumentazione specifica per la navigazione stimata a pelo d’acqua.

I primi esemplari modificati uscirono dalle officine Piaggio nel 1942, diventando rapidamente gli “Angeli Custodi” del Mediterraneo.

Il dopoguerra e i miracoli per mantenere la flotta attiva

Nel 1945 l’Italia esce dal conflitto sconfitta e con le ali spezzate, ma i pochi CANT Z.506S superstiti sono troppo preziosi per essere demoliti. Nel 1946 viene fondato il Servizio Ricerca e Soccorso dell’Aeronautica Militare (SAR) e l’Airone ne diventa immediatamente la colonna portante.

È essenziale ricordare che dopo il 1943 non vi fu alcuna nuova produzione del CANT Z.506. La devastazione degli stabilimenti industriali del Nord Italia, i trattati di pace e le pesantissime restrizioni militari imposero lo stop definitivo alla costruzione di idrovolanti di quella categoria. Di conseguenza, tutti gli Aironi impiegati nel dopoguerra erano macchine costruite prima della fine del 1943.

La loro sopravvivenza operativa fino alla fine degli anni ’50 fu un miracolo di dedizione che si resse su tre pilastri:

• La cannibalizzazione: I velivoli più danneggiati vennero ridotti a pezzi di ricambio per mantenere in volo gli esemplari più efficienti.

• La ricostruzione artigianale: Il 3° Reparto Rinnovamento Velivoli (R.R.V.) di Gallarate e gli specialisti dell’Idroscalo di Vigna di Valle modellarono a mano centine e correnti in legno per riparare le ali e le fusoliere senza l’ausilio di stampi industriali.

• Le conversioni postbelliche: Vecchi bombardieri Z.506B sopravvissuti vennero completamente demilitarizzati e convertiti in reparto secondo gli standard “ambulanza” della versione Piaggio.

Il “biglietto da visita” per l’adesione all’ICAO

Pochi sanno che il CANT Z.506 fu il vero salvagente diplomatico dell’Italia democratica nel dopoguerra. Per poter riprendere i voli commerciali e riallacciare i collegamenti internazionali, l’Italia doveva aderire alla neonata convenzione di Chicago (che avrebbe istituito l’ICAO nel 1947).

L’adesione imponeva tuttavia un vincolo categorico: ogni Stato membro doveva garantire un servizio di soccorso aereo e marittimo (SAR) tempestivo ed efficiente sulle proprie acque territoriali per proteggere le rotte civili internazionali.

Con le infrastrutture distrutte e senza i fondi per acquistare velivoli americani o inglesi, lo Stato Maggiore dell’Aeronautica istituì il servizio SAR il 14 aprile 1946 affidandosi interamente al CANT Z.506S. Presentarsi agli alleati con una rete SAR già attiva, basata sulla leggendaria marinità e affidabilità del trimotore di Zappata, fu il passaporto politico che consentì all’Italia di essere riammessa rapidamente nell’aviazione civile mondiale.

Registro degli esemplari prodotti per fabbrica e variante

La produzione complessiva del CANT Z.506 è riassunta nella seguente tabella ufficiale:

Produttore / Fabbrica	Variante del Velivolo	Esemplari Costruiti	Note e Dettagli Storici
C.R.D.A. CANT (Monfalcone)	Z.506 (Prototipi)	2	MM.291 (primo volo con motori Pratt & Whitney) e MM.296.
C.R.D.A. CANT (Monfalcone)	Z.506A (Civile)	38	Versione passeggeri/postale realizzata per l’Ala Littoria.
C.R.D.A. CANT (Monfalcone)	Z.506B (Militare)	191	Versione bombardamento/ricognizione (lotti I-X e XV-XVIII).
C.R.D.A. CANT (Monfalcone)	Z.506S (Soccorso)	12	Unico lotto specifico della casa madre (XV lotto, fine 1941).
Piaggio (Finale Ligure)	Z.506B (Militare)	95	Costruiti su licenza (lotti XI, XII e XIV).
Piaggio (Finale Ligure)	Z.506S (Soccorso)	32	Variante Sanitaria/SAR modificata (lotto XIII, 1942-1943).
S.I.A.I.-Marchetti (Sesto Calende)	Z.506B (Militare)	10	Piccolo lotto d’emergenza assemblato su licenza in tempo di guerra.
C.R.D.A. CANT (Monfalcone)	Z.509 (Civile Transatl.)	3	Variante ingrandita con motori Fiat A.80 per rotte postali atlantiche.

Totale della produzione: 383 esemplari complessivi, comprensivi di tutte le varianti civili, militari e prototipi.

Bibliografia e Fonti Storiche di Riferimento

1. Documentazione d’Archivio e Registri Ufficiali

• Stato Maggiore Aeronautica – Ufficio Storico (Roma): Registri operativi e di sbarco dei reparti SAR (Servizio Ricerca e Soccorso) relativi al periodo 1946-1959 e decreti di radiazione del materiale ligneo.

• F.A.I. (Fédération Aéronautique Internationale – Parigi): Official Aviation Register (1936-1938) – Verbali di omologazione dei 16 primati internazionali stabiliti dal binomio Stoppani-CANT.

• Ministero dell’Aeronautica – D.G.C.A.: Istruzioni per il montaggio e la manutenzione del velivolo CANT Z.506B, Edizioni ufficiali d’epoca (1938-1942).

2. Saggi Storici e Monografie

• Giancarlo Garello e Erminio Bagnasco, Le Officine Aeronautiche CANT 1923-1945, Ufficio Storico Aeronautica Militare, Roma, 2012. (Lo studio documentale di riferimento per tutta la produzione dei Cantieri Riuniti dell’Adriatico).

• Cesare Gori, CANT Z.506, Collana “Ali d’Italia” n. 5, La Bancarella Aeronautica, Torino, 1997. (Monografia tecnica fondamentale incentrata sulle differenze strutturali tra le versioni civili, da bombardamento e da soccorso).

• Emilio Brotzu, Gherardo Cosolo, Dimensione Air Force – Idrovolanti della Regia Aeronautica, Edizioni Bizzarri, Roma, 1971.
